อะไรคือปัจจัยที่ต้องพิจารณาเมื่อออกแบบแม่พิมพ์ที่มีแกนกลางที่ยุบได้?

เมื่อพูดถึงการออกแบบแม่พิมพ์ที่มีแกนกลางที่ยุบได้ในฐานะผู้จัดหาการออกแบบแม่พิมพ์ฉีดมีปัจจัยสำคัญมากมายที่ต้องคำนึงถึง กระบวนการนี้ไม่เพียง แต่ซับซ้อน แต่ยังต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับด้านวิศวกรรมวิทยาศาสตร์วัสดุและกระบวนการผลิต ในโพสต์บล็อกนี้ฉันจะเจาะลึกปัจจัยสำคัญที่ควรพิจารณาในระหว่างการออกแบบแม่พิมพ์ดังกล่าว

1. การออกแบบผลิตภัณฑ์และเรขาคณิต

ปัจจัยแรกและสำคัญที่สุดคือการออกแบบและเรขาคณิตของผลิตภัณฑ์ขั้นสุดท้าย รูปร่างขนาดและคุณสมบัติของผลิตภัณฑ์จะกำหนดการออกแบบของแม่พิมพ์แกนกลางที่ยุบได้ ตัวอย่างเช่นหากผลิตภัณฑ์มี undercuts หรือคุณสมบัติภายในที่ซับซ้อนอาจจำเป็นต้องมีแกนหลักที่ยุบได้เพื่อให้แน่ใจว่าการปลดชิ้นส่วนที่เหมาะสม

การวางแนวของชิ้นส่วนภายในแม่พิมพ์ก็มีความสำคัญเช่นกัน มันสามารถส่งผลกระทบต่อการไหลของวัสดุหลอมเหลวกระบวนการระบายความร้อนและคุณภาพโดยรวมของผลิตภัณฑ์ขั้นสุดท้าย การวางแนวชิ้นส่วนที่ออกแบบมาอย่างดีสามารถลดความจำเป็นในการเคลื่อนไหวของแกนมากเกินไปและทำให้การออกแบบแม่พิมพ์ง่ายขึ้น

ยิ่งไปกว่านั้นความหนาของผนังของผลิตภัณฑ์มีบทบาทสำคัญ ความหนาของผนังที่ไม่สม่ำเสมอสามารถนำไปสู่ปัญหาต่าง ๆ เช่นการแปรปรวน, เครื่องหมายจมและการเติมที่ไม่เหมาะสม เมื่อออกแบบแกนที่ยุบได้เป็นสิ่งสำคัญเพื่อให้แน่ใจว่าแกนสามารถรองรับการเติมของวัสดุหลอมเหลวที่สม่ำเสมอตลอดทั้งส่วนโดยไม่คำนึงถึงความหนาของผนัง

2. การเลือกวัสดุ

ทางเลือกของวัสดุสำหรับทั้งแม่พิมพ์และผลิตภัณฑ์เป็นข้อพิจารณาที่สำคัญ สำหรับแม่พิมพ์วัสดุที่มีความแข็งแรงสูงความต้านทานการสึกหรอที่ดีและการนำไฟฟ้าความร้อนที่ยอดเยี่ยมเป็นที่ต้องการ วัสดุทั่วไปสำหรับแม่พิมพ์ ได้แก่ เหล็กกล้าเครื่องมือโลหะผสมอลูมิเนียมและเบริลเลียม - โลหะผสมทองแดง

เหล็กกล้าเครื่องมือถูกนำมาใช้กันอย่างแพร่หลายเนื่องจากความแข็งและความทนทานสูง พวกเขาสามารถทนต่อแรงกดดันและอุณหภูมิสูงที่เกี่ยวข้องในกระบวนการฉีดขึ้นรูป ในทางกลับกันอลูมิเนียมอัลลอยด์มีน้ำหนักเบาและมีค่าการนำความร้อนที่ดีกว่าซึ่งสามารถนำไปสู่เวลาเย็นที่เร็วขึ้นและเพิ่มผลผลิต เบริลเลียม - โลหะผสมทองแดงเป็นที่รู้จักกันดีในเรื่องค่าการนำความร้อนที่ยอดเยี่ยมและความแข็งแรงสูงทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องใช้การถ่ายเทความร้อนอย่างรวดเร็ว

เมื่อพูดถึงวัสดุผลิตภัณฑ์ปัจจัยต่าง ๆ เช่นความหนืดอัตราการหดตัวและคุณสมบัติทางเคมีจะต้องได้รับการพิจารณา พลาสติกที่แตกต่างกันมีลักษณะการไหลที่แตกต่างกันและการออกแบบของแกนที่ยุบได้ควรได้รับการปรับให้เหมาะสมเพื่อรองรับคุณสมบัติเหล่านี้ ตัวอย่างเช่นวัสดุที่มีความหนืดสูงอาจต้องใช้ขนาดประตูที่ใหญ่ขึ้นและการเคลื่อนไหวของแกนที่แข็งแกร่งยิ่งขึ้นเพื่อให้แน่ใจว่าการเติมที่เหมาะสม คุณสามารถเรียนรู้เพิ่มเติมเกี่ยวกับวัสดุการขึ้นรูปที่แตกต่างกันได้ที่พลาสติกฉีดขึ้นรูป-

3. กลไกการยุบตัวหลัก

กลไกการยุบหลักคือหัวใจของแม่พิมพ์แกนกลางที่สามารถยุบได้ มีกลไกหลายประเภทที่มีอยู่แต่ละข้อมีข้อดีและข้อ จำกัด ของตัวเอง

กลไกทั่วไปอย่างหนึ่งคือการออกแบบแบบแยกส่วน ในการออกแบบนี้แกนจะแบ่งออกเป็นหลายส่วนที่สามารถเคลื่อนที่ได้อย่างอิสระ โดยทั่วไปส่วนต่าง ๆ จะถูกจัดขึ้นร่วมกันในระหว่างกระบวนการฉีดแล้วแยกออกเพื่อให้สามารถออกชิ้นส่วนได้ กลไกนี้ค่อนข้างง่ายและสามารถใช้สำหรับชิ้นส่วนที่มีการตัดต่ำค่อนข้างง่าย

อีกกลไกหนึ่งคือการออกแบบการเลื่อน - แกน ในการออกแบบนี้แกนจะเลื่อนออกจากส่วนในการเคลื่อนไหวเชิงเส้นหรือเชิงมุม กลไกนี้เหมาะสำหรับชิ้นส่วนที่มีการตัดที่ซับซ้อนมากขึ้นและสามารถให้การเคลื่อนไหวหลักที่แม่นยำและควบคุมได้มากขึ้น

กลไกที่สามคือการออกแบบแกนหมุน ในการออกแบบนี้แกนหมุนจะปลดออกจากส่วน กลไกนี้มักจะใช้สำหรับชิ้นส่วนที่มีวงกลมหรือขดลวดต่ำ

เมื่อเลือกกลไกการยุบตัวหลักปัจจัยต่าง ๆ เช่นความซับซ้อนของชิ้นส่วนความแม่นยำที่ต้องการและปริมาณการผลิตจะต้องได้รับการพิจารณา กลไกที่ออกแบบมาอย่างดีควรเชื่อถือได้ง่ายต่อการบำรุงรักษาและสามารถทนต่อการเคลื่อนไหวซ้ำ ๆ ระหว่างกระบวนการฉีดขึ้นรูป

4. การออกแบบระบบทำความเย็น

ระบบทำความเย็นเป็นสิ่งสำคัญในการรับรองคุณภาพและผลผลิตของกระบวนการฉีดขึ้นรูป ระบบระบายความร้อนที่ดี - ออกแบบสามารถลดเวลารอบปรับปรุงคุณภาพของชิ้นส่วนและยืดอายุของแม่พิมพ์

เมื่อออกแบบระบบระบายความร้อนสำหรับแม่พิมพ์แกนที่ยุบได้เป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าแกนจะเย็นลงอย่างมีประสิทธิภาพ สิ่งนี้อาจต้องใช้ช่องระบายความร้อนภายในแกนกลางหรือการใช้อุปกรณ์ทำความเย็นภายนอก ช่องระบายความร้อนควรได้รับการออกแบบมาเพื่อให้การระบายความร้อนอย่างสม่ำเสมอตลอดแกนลดความเสี่ยงของความเครียดจากความร้อนและการเสียรูป

ตำแหน่งและขนาดของช่องระบายความร้อนยังมีบทบาทสำคัญ ควรวางไว้ในพื้นที่ที่สร้างความร้อนมากที่สุดเช่นใกล้ประตูและพื้นผิวแกน ขนาดของช่องทางควรได้รับการปรับให้เหมาะสมเพื่อให้แน่ใจว่าการไหลของสารหล่อเย็นและการถ่ายเทความร้อนที่เหมาะสม

5. การออกแบบประตู

ประตูเป็นจุดเริ่มต้นสำหรับวัสดุหลอมเหลวลงในโพรงแม่พิมพ์ การออกแบบประตูอาจส่งผลกระทบอย่างมีนัยสำคัญต่อรูปแบบการเติมคุณภาพของชิ้นส่วนและความสะดวกในการกำจัดชิ้นส่วน

มีประตูหลายประเภทรวมถึงประตู Sprue ประตูขอบประตูพินและประตูเรือดำน้ำ ประตูแต่ละประเภทมีข้อดีและข้อเสียของตัวเองและการเลือกประตูขึ้นอยู่กับปัจจัยต่าง ๆ เช่นเรขาคณิตส่วนคุณสมบัติวัสดุและข้อกำหนดการผลิต

สำหรับแม่พิมพ์แกนที่ยุบได้ควรได้รับการพิจารณาอย่างรอบคอบเพื่อให้แน่ใจว่าวัสดุที่หลอมเหลวสามารถไหลเข้าสู่โพรงและรอบแกนได้อย่างราบรื่น ควรเลือกตำแหน่งประตูเพื่อลดความเสี่ยงของกับดักอากาศและสายเชื่อมซึ่งอาจทำให้ชิ้นส่วนอ่อนแอลง นอกจากนี้ขนาดประตูควรได้รับการปรับให้เหมาะสมเพื่อควบคุมอัตราการไหลของวัสดุหลอมเหลวและป้องกันการเติมหรือการเติมต่ำกว่า -

6. ระบบดีดออก

ระบบดีดออกมีหน้าที่ในการลบส่วนที่เสร็จแล้วออกจากแม่พิมพ์หลังจากกระบวนการทำความเย็น ในแม่พิมพ์แกนที่ยุบได้ระบบการขับออกจะต้องได้รับการออกแบบให้ทำงานร่วมกับกลไกการยุบตัวหลัก

วิธีการดีดออกทั่วไป ได้แก่ หมุดอีเจ็คเตอร์แขนอีเจ็คเตอร์และเพลตนักเต้นระบำเปลื้องผ้า หมุด Ejector เป็นวิธีที่ใช้กันอย่างแพร่หลาย แต่อาจไม่เหมาะสำหรับชิ้นส่วนที่มีรูปทรงเรขาคณิตที่ซับซ้อนหรือพื้นผิวที่ละเอียดอ่อน ปลอกถอดออกสามารถให้แรงขับออกมาสม่ำเสมอมากขึ้นในขณะที่แผ่นเพลงเต้นระบำเปลื้องผ้ามักใช้สำหรับชิ้นส่วนที่มีพื้นที่ผิวขนาดใหญ่

เมื่อออกแบบระบบดีดออกเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าชิ้นส่วนจะถูกไล่ออกอย่างราบรื่นโดยไม่ก่อให้เกิดความเสียหายใด ๆ แรงขับออกควรกระจายอย่างสม่ำเสมอทั่วทั้งส่วนและกลไกการขับออกควรได้รับการออกแบบเพื่อหลีกเลี่ยงการรบกวนใด ๆ กับกลไกการยุบหลัก

7. การระบายเชื้อรา

การระบายเชื้อราเป็นสิ่งจำเป็นเพื่อให้อากาศติดอยู่ในโพรงแม่พิมพ์เพื่อหลบหนีในระหว่างกระบวนการเติม หากไม่มีช่องระบายอากาศที่เหมาะสมกระเป๋าอากาศสามารถเกิดขึ้นได้ในส่วนที่นำไปสู่ข้อบกพร่องเช่นช่องว่างรอยไหม้และพื้นผิวที่ไม่ดี

ในแม่พิมพ์แกนที่ยุบได้การระบายอากาศอาจเป็นเรื่องที่ท้าทายเป็นพิเศษเนื่องจากรูปทรงเรขาคณิตที่ซับซ้อนและการเคลื่อนไหวของแกนกลาง ระบบระบายอากาศควรได้รับการออกแบบมาเพื่อให้อากาศหนีออกจากทุกพื้นที่ของโพรงรวมถึงรอบแกน

การระบายอากาศสามารถทำได้ด้วยวิธีการต่าง ๆ เช่นการใช้ช่องระบายอากาศวัสดุที่มีรูพรุนหรือหมุดระบายอากาศ ควรเลือกขนาดและที่ตั้งของช่องระบายอากาศอย่างระมัดระวังเพื่อให้แน่ใจว่าการระบายที่มีประสิทธิภาพโดยไม่อนุญาตให้วัสดุหลอมเหลวหลบหนี

8. ปริมาณการผลิตและต้นทุน

ปริมาณการผลิตเป็นปัจจัยสำคัญที่ต้องพิจารณาเมื่อออกแบบแม่พิมพ์หลักที่ยุบได้ สำหรับการผลิตระดับเสียงสูงแม่พิมพ์ควรได้รับการออกแบบเพื่อประสิทธิภาพสูงสุดและความทนทาน สิ่งนี้อาจเกี่ยวข้องกับการใช้วัสดุขั้นสูงมากขึ้นกลไกการยุบตัวหลักที่ซับซ้อนและระบบอัตโนมัติ

ในทางกลับกันสำหรับการผลิตระดับเสียงต่ำอาจเป็นที่ต้องการการออกแบบแม่พิมพ์ที่มีประสิทธิภาพง่ายขึ้นและมีประสิทธิภาพมากขึ้น ในกรณีนี้การมุ่งเน้นอาจลดต้นทุนการลงทุนเริ่มต้นและเวลาที่จำเป็นสำหรับการออกแบบแม่พิมพ์และการผลิต

ค่าใช้จ่ายก็เป็นข้อพิจารณาที่สำคัญ การออกแบบแม่พิมพ์แกนหลักที่ยุบได้ควรได้รับการปรับให้เหมาะสมเพื่อลดต้นทุนของวัสดุการผลิตและการบำรุงรักษา สิ่งนี้อาจเกี่ยวข้องกับการใช้ส่วนประกอบมาตรฐานลดจำนวนชิ้นส่วนที่เคลื่อนไหวและเลือกวัสดุที่มีประสิทธิภาพมากที่สุด

ติดต่อเพื่อจัดซื้อจัดจ้าง

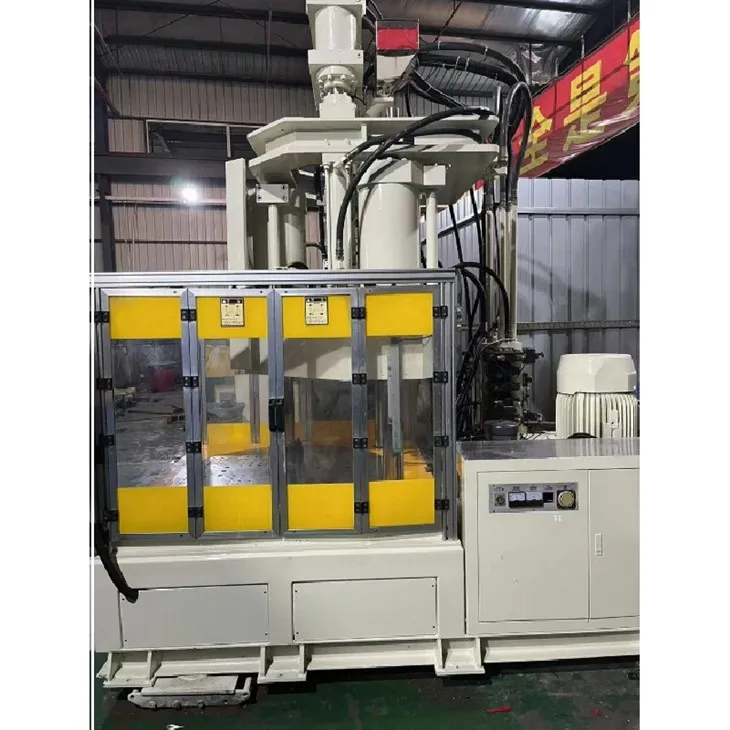

ในฐานะซัพพลายเออร์ออกแบบแม่พิมพ์ฉีดเรามีความเชี่ยวชาญและประสบการณ์ในการออกแบบแม่พิมพ์แกนหลักที่สามารถยุบได้คุณภาพสูงซึ่งตรงตามข้อกำหนดเฉพาะของคุณ ไม่ว่าคุณกำลังมองหาแม่พิมพ์สำหรับการขึ้นรูปซิลิโคนของเหลวหรือแม่พิมพ์ฉีด 2Kเราสามารถจัดหาโซลูชันที่กำหนดเองให้คุณได้ หากคุณมีความสนใจในบริการของเราโปรดติดต่อเราเพื่อรับการจัดซื้อและการอภิปรายเพิ่มเติม

การอ้างอิง

• "คู่มือการฉีดขึ้นรูป" โดย O. Olsson
• "การออกแบบแม่พิมพ์สำหรับการฉีดขึ้นรูป" โดย John Bozzelli
• "วัสดุและกระบวนการพลาสติก: สารานุกรมกระชับ" โดย Charles A. Harper
